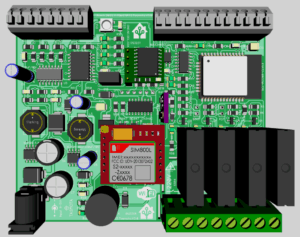

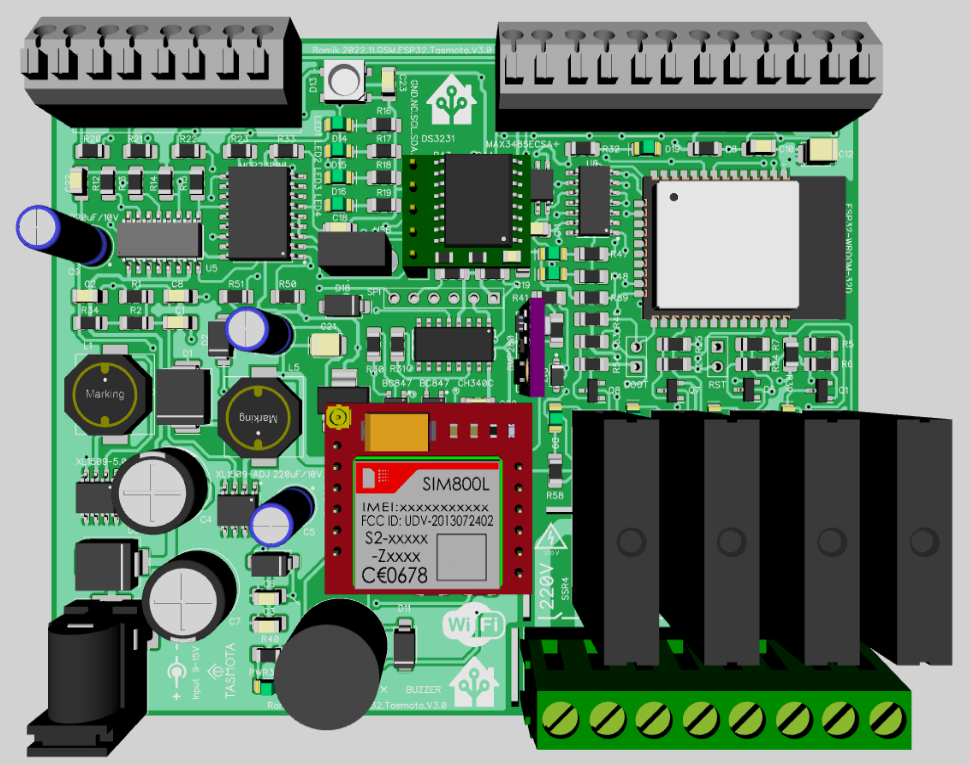

Улучшенная версия ESP32-GSM-Tasmota-Relay V3.0. Исправлены ошибки, удалены не нужные интерфейсы OpenTherm, добавлены 4xSSR (Твердотельные реле), добавлена возможность установить BMP280 и RTC(Real Time Clock DS3231) одновременно и даже подключить TM1637. SPI на плате также присутствует. Небольшой пример использования Berry на Tasmota для отправки SMS и управление портами через GSM. gsm-berry-tasmota-ver-1-0 (PDF)

• ESP32-WROOM-32(D) – прошивка Tasmota
• 4 Изолированные Входа. (12V)
• 4 SSR  – Твердотельные реле (2А) – Индикация включения.
• 4 LED (Индикация входов или Выходов)
• Индикация питания 3V, 4V(GSM), Контроль напряжения 4V через GPIO (ADC)
• Индикатор состояния сети (WiFi, MQTT, etc.)
• RS485 Интерфейс.
• Buzzer – зуммер.
• WS2812B – Индикация.
• Установка модулей RTC-DS3231, BMP280, SPI Модулей
• Внешнее подключение 2xGPIO, I2C, 3.3V, GND.
• Можно установить модуль GSM SIM800L или ZigBee E18-MS1-PCB/IPX (Описание ниже)
• USB для перепрограммирования.
• Питание 9-15 Вольт.
• Схема.

Схема. (Schematics)

Готовим платы к производству.

Всегда можно посмотреть процесс изготовления Вашей платы.

Процесс сборки (Монтаж PCB)

Analog1 = Напряжение на GSM модеме. R1 = 4.7K, R2 = 10K

V = (R1+R2)/R2 * (Analog1 * 3.3)/4095

V= ((4700+10000)/10000) * (3359*3.3)/4095 = 3.97V

Import string
def rule_adc(value, trigger)
var i=string.find(trigger,"#A")
var tr=string.split(trigger,i+2)
var adc=number(tr[1])
print("value of adc",adc," is ",value)
# V = (R1+R2)/R2 * (Analog1 * 3.3)/4095
var V= ((4700+10000)/10000) * (value*3.3)/4095
print("Voltage:",V)
end
tasmota.add_rule("ANALOG#A1",rule_adc)

Управление RGB(WS2812B) светодиодом:

SetOption17 1 – To set color units to R,G,B,W (0-255):

color 255,0,0,0 – Red
color 0,255,0,0 – Green
color 0,0,255,0 – Blue
color 0,0,0,255 – White

backlog color 0,0,255,0;dimmer 40

Улучшения по сравнению с предыдущими версиями.

Еще немного фото.

Настройка:

Для инициализации GSM модема при старте или рестарте.

rule ON System#Boot do backlog power1 on;power1 off endon
