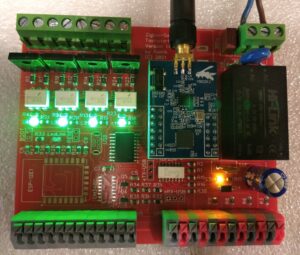

Вот что получилось.

VCC = 3.3V

ZigBee координатор: Rule ON System#Boot do TCPStart 8888 endon

Прошивка https://ptvo.info/

Прошивка: RomikZigBeeSwitch

• Как прошить: https://zigbee.blakadder.com/flashing_ccloader.html
• CCLoader: https://github.com/Jason2866/CCLoader
• Re-pairing
  =========================
  Power on, wait 2 seconds, power off, repeat this cycle three times.
  If you configured first input pin, click and hold it for 10 seconds.

Прошивка: objcopy –gap-fill 0xFF –pad-to 0x040000 -I ihex Romik.Switch.V1.hex -O binary Romik.Switch.V1.bin
./ccloader /dev/ttyUSB0 Romik.Switch.V1.bin 1

Выходные контакты:
P20: Выход 1, GPIO, Внешняя подтяжка к +
P21: Выход 2, GPIO, Внешняя подтяжка к +
P22: Выход 3, GPIO, Внешняя подтяжка к +
P13: Выход 4, GPIO, Внешняя подтяжка к +
P12: Выход 5, GPIO, Внешняя подтяжка к +
P17: Выход 6, GPIO, Внешняя подтяжка к +
P16: Выход 7, GPIO, Внешняя подтяжка к +
P15: Выход 8, GPIO, Внешняя подтяжка к +

Входные контакты:
P00: Вход 1, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 1
P01: Вход 2, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 2
P04: Вход 3, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 3
P05: Вход 4, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 4
P06: Вход 5, DS18B20, Внешняя подтяжка к +

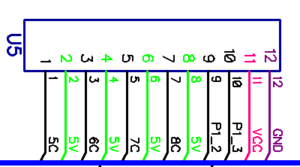

Схема – повторять не нужно – много недоработок.

DipTrace Schematic – zigbee-relay-v1.0

HA

sensor:



  - platform: mqtt

    unique_id: ZigBeeTempDS18B20

    name: "ZigBeeTest Temperature"

    state_topic: "tele/ZigBeeTest/SENSOR"

    value_template: "{{ value_json.ZbReceived['0xCE98'].AnalogValue | float }}"

    unit_of_measurement: "°C"

    availability_topic: "tele/ZigBeeTest/LWT"

    payload_available: "Online"

    payload_not_available: "Offline"

    device_class: temperature

- platform: mqtt

    unique_id: ZigBeeV1Switch_4

    name: ZigBeeV1Switch_4

    state_topic: "tele/ZigBeeTest/SENSOR"

    value_template: |-

      {%- if value_json.ZbReceived is defined and value_json.ZbReceived['0xCE98'] is defined -%}

      {%- if value_json.ZbReceived['0xCE98'].Endpoint == 4 -%}

      {%- if value_json.ZbReceived['0xCE98'].Power == 1 -%}

      ON

      {% else %}

      OFF

      {% endif %}

      {% endif %}

      {% endif %}

    state_on: "ON"

    state_off: "OFF"

    command_topic: "cmnd/ZigBeeTest/ZbSend"

    payload_on: '{ "device":"0xCE98", "Endpoint":4, "send":{"Power":"on"} }'

    payload_off: '{ "device":"0xCE98", "Endpoint":4, "send":{"Power":"off"} }'

    availability_topic: "tele/ZigBeeTest/LWT"

    payload_available: "Online"

    payload_not_available: "Offline"

    qos: 1

    retain: false

Координатор работает прекрасно.

p.s. В исполнительном устройстве нужно отрезать от МОДУЛЯ ножки P24,P23 так как они используются для входа кварца 32.768 и на плате (с нижней стороны) соединить P23-P13,P24-P12.

Координатор Tasmota-ZigBee:

LWT: Для Home-Assistant – Над правилами нужно еще поработать.

Rule
ON zbstate#Status==30 DO publish tele/ZigBeeTest/LWT Online ENDON
ON zbreceived#?#Reachable==false DO publish tele/ZigBeeTest/LWT Offline ENDON
ON zbreceived#0xCE98 DO publish tele/ZigBeeTest/LWT Online ENDON

Включение PerminJoin по кнопке BOOT=GPIO0

rule2 ON Switch1#State=2 DO zbpermitjoin 1 ENDON

p.s. Управление ключами с другой Tasmota:

publish cmnd/ZigBeeTest/zbsend { “device”:”0xCE98″, “Endpoint”:4, “send”:{“Power”:”off”} }

Схема дополнительного модуля: DipTrace Schematic – Replace-CC2530-to-ESP07s

Последняя прошивка 15-06-2022 года.
