- Схема: C3-ESP32-PRO-Project-1.0
 - 1 x PWM 3A
 - 1 x PWM 1A
 - Два оптронных входа
 - Два цифровых входа
 - 1 x Relay
 - I2C Внутри и снаружи
 - Возможность установки внутри BMP180
 - Питание 12 Вольт
 - ESP32-C3 Мини
 - Корпус D4MG
 - Подключение TM1638 или устройства на плату
 - backlog SetOption53 1;timezone +3; SetOption146 1;SetOption24 1
 - (Температура ESP32, IP Address, TimeZone Moscow, Давление в mmHg)
 - esptool.py write_flash 0x0 tasmota32с3.factory.bin – Потом залить свою прошивку.
 - Rule on dimmer#state do displaytext %value%^ endon – Вывод значения димера.

Архивы автора: admin
Защита входов цифровой электроники.
New Project PWM
- Схема PWM-12V-D3MG-schematics
 - Входное напряжение 12 Вольт

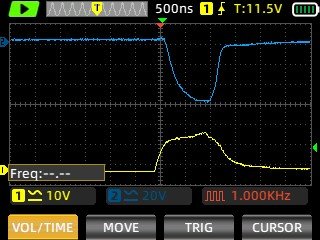

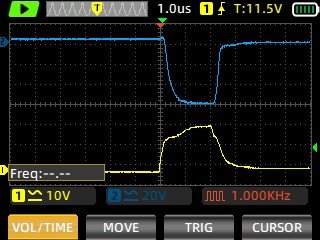

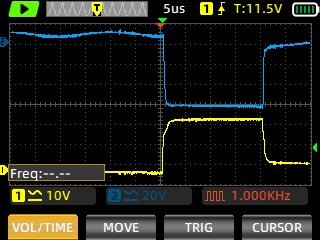

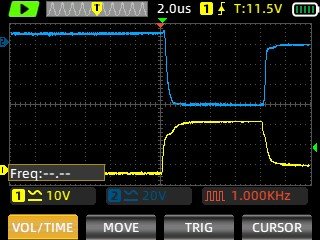

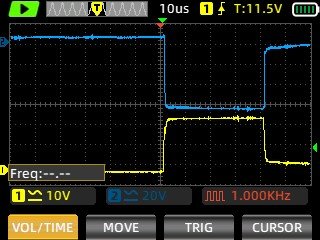

 - 4 x PWM Ouput 0-12 Вольт
 - 1 x IR Датчик
 - 1 x DS18B20 на плате
 - 1 x Кнопка внешняя
 - 1 x Analog Input (Не работает)
 - ESP8266 (ESP07S)
 - Корпус D3MG
 - MultiPWM SetOption68 = 1
 - Программировать с подачей основного питания.

TM1638-4-LED для Tasmota – D6MG корпус
- Схема: TM1638-Display-Button-V2.0
 - SN74LVC1G3157DBVR – основной переключатель STB
 - SN74LVC1G3157DBVR PDF

Управление:
- backlog displaymode 0;power1 on;displaytext 12345678;power1 off;displaytext 87654321
 - powerX = Это Relay в конфигурации Tasmota который подключен к SW на плате индикаторов.
 - powerX = переключает STB сигнал.
 - R4 = запаять если вывод STB не подтянут к земле или к питанию.
 - SetOption146 1 # to enable display of ESP32 internal temperature
 - Нужно править xdrv_66_tm1638.ino – инициализировать два драйвера.
 - Пример TmInit() function. TM1638-Double-Init
 - Установка яркости для TM1638 (В Tasmot-e displaydimmer не работает) set-power-bright
 - xdrv_66_tm1638.ino – Яркость (Brightness) после TmPower(); добавить Tm16XXSendCommand(0x89);

Пример: Вывод данных на дисплей. Используя Berry Script: autoexec_be
ESP32 Ethernet POE Tasmota Version 1.0
- ESP32 WiFi модуль
 - LAN8720A Ethernet + HY931147C
 - Питание POE (Power over Ethernet) + POE DP1435 5V
 - Питание +5V Дополнительно если нужно
 - 4 Входа (сухие контакты)
 - 4 Выхода SSR (твердотельные реле)
 - 4 GPIO Вход/Выход
 - USB Для программирования
 - R T V G – RX TX VCC GND
 - BOOT – GPIO0
 - RST – Reset
 - Схема LAN-ESP32-POE-Relay-V1.0

SetOption53 Display hostname and IP address in GUI
#define CODE_IMAGE_STR “ESP32 POE V1.0”



Потребление при включенном Ethernet и WiFi. Все Реле включены.
Досадная ошибка – во входах – сухие контакты. Вот что нужно сделать, чтобы исправить.
Исправленная схема: LAN-ESP32-POE-Relay-V1.0-FIXED
