- Схема: C3-ESP32-PRO-Project-2.0
- ESP32C3 Super-Mini module
- 1 x Relay 10A
- 2 x PWM Output 5A
- I2C на плате выводы (BMP180/280)(HW-596)
- TM1638 or TM1637 выводы на плате
- 2 x Digital GPIO (Input or Output) с защитой
- 2 x Оптронных входа, управляемые +5V и GND
- Питание 12 Вольт
- Корпус D4MG
- #define CODE_IMAGE_STR “ESP32-C3 PWM V2.0”
- MultiPWM SetOption68 = 1

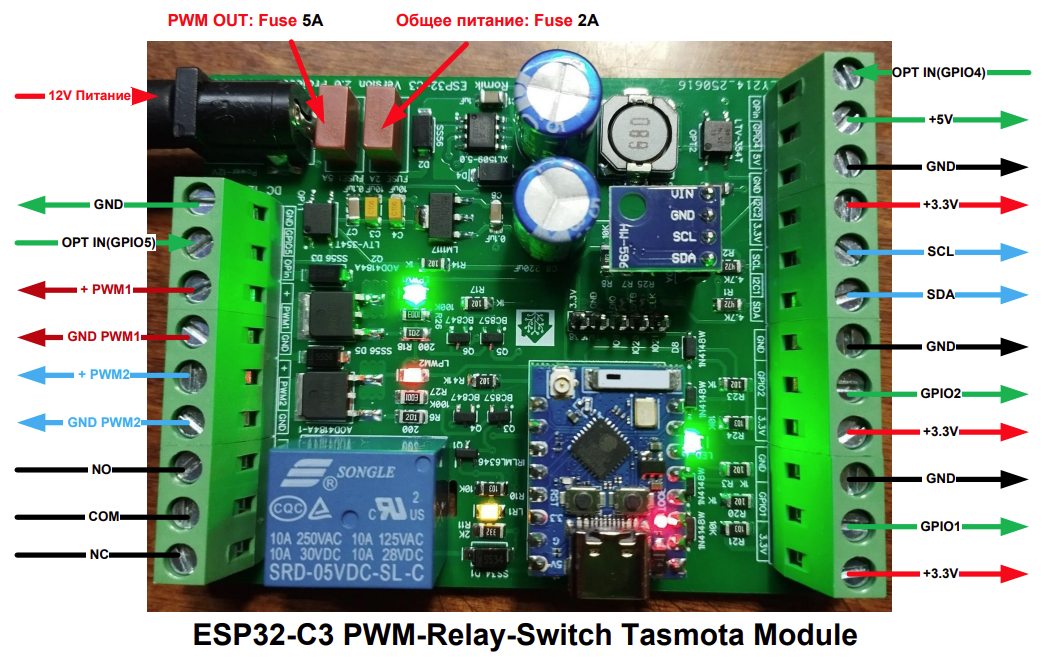

Описание выходов и их назначения.
