ESP32C3 Tasmota PWM/Relay/GPIO Project Ver 2.0

Опубликовано автор admin
  • Схема: C3-ESP32-PRO-Project-2.0
  • ESP32C3 Super-Mini module
  • 1 x Relay 10A
  • 2 x PWM Output 5A
  • I2C на плате выводы
  • TM1638 or TM1637 выводы на плате
  • 2 x Digital GPIO (Input or Output) с защитой
  • 2 x Оптронных входа, управляемые +5V и GND
  • Питание 12 Вольт

PIC_6771

Изображение 2 из 6

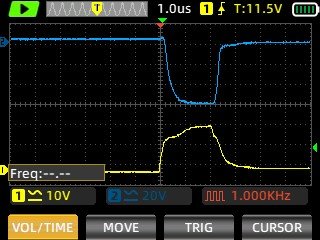

19 KHz -- Желтый - вход на MOSFET. Синий - Выход с MOSFET.
